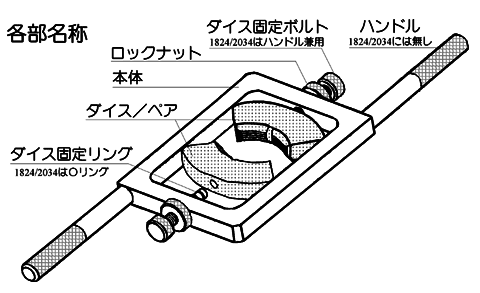

ネジ山修正ダイス 補修部品番号
| 製品型式 | 部番 | 品名 | 要数 | 備考 |
|---|---|---|---|---|
| HD-1824 | -01 | 本体 | 1 | |
| HD-1824 | -02 | ダイス(P1.0/1組) | 1 | |
| HD-1824 | -03 | ダイス(P1.5/1組) | 1 | |
| HD-1824 | -04 | ダイス固定ボルト | 2 | HD-2034共通、ハンドル兼用 |
| HD-1824 | -06 | ナット M8 | 2 | |
| HD-1824 | -07 | Oリング S4 2ヶ1組 | 1 | |
| HD-1824 | -05 | オプションダイス(P2.0/1組) | 1 | |
| HD-1824 | -08 | オプションダイス(P1.25/1組) | 1 | |
| PC-11 | ブローケース | 1 | 1824,1824S,2034,3352,4565共用 | |
| HD-2034 | -01 | 本体 | 1 | |
| HD-2034 | -02 | ダイス(P1.5/1ペアー) | 1 | |
| HD-2034 | -04 | ダイス固定ボルト | 2 | HD-1824共通、ハンドル兼用 |
| HD-2034 | -06 | ナット(M8) | 2 | HD-1824共通 |
| HD-2034 | -07 | Ｏリング(S4) 2ヶ1組 | 1 | HD-1824共通 |
| HD-3352 | -01 | 本体 | 1 | |
| HD-3352 | -02 | ダイス M52(1組) | 1 | |
| HD-3352 | -03 | ダイス M48(1組) | 1 | |
| HD-3352 | -04 | ハンドル | 2 | HD-6490共通 |
| HD-3352 | -05 | ダイス固定ボルト | 2 | HD-6490共通 |
| HD-3352 | -06 | ロックナット | 2 | HD-6490共通 |
| HD-3352 | -07 | ダイス固定リング 2ヶ1組 | 1 | HD-6490共通 |
| HD-4565 | -01 | 本体 | 1 | |
| HD-4565 | -02 | ダイス(P1.5/1ペアー) | 1 | |
| HD-4565 | -03 | ダイス(P2.0/1ペアー) | 1 | |
| HD-4565 | -04 | ハンドル | 2 | HD-6490共通 |
| HD-4565 | -05 | ダイス固定ボルト | 2 | HD-6490共通 |
| HD-4565 | -06 | ロックナット | 2 | HD-6490共通 |
| HD-4565 | -07 | ダイス固定リング 2ヶ1組 | 1 | HD-6490共通 |
| HD-6490 | -01 | 本体 | 1 | |
| HD-6490 | -02 | ダイス M90(1組) | 1 | |
| HD-6490 | -03 | ダイス M75(1組) | 1 | |
| HD-6490 | -04 | ハンドル | 2 | |
| HD-6490 | -05 | ダイス固定ボルト | 2 | |
| HD-6490 | -06 | ロックナット | 2 | |
| HD-6490 | -07 | ダイス固定リング 2ヶ1組 | 1 | |
| HD-8404 | -01 | 本体 | 1 | |
| HD-8404 | -02 | ダイス(P2.0/1ペアー) | 1 | |
| HD-8404 | -04 | ハンドル | 2 | HD-6490共通 |
| HD-8404 | -05 | ダイス固定ボルト | 2 | HD-6490共通 |
| HD-8404 | -06 | ロックナット | 2 | HD-6490共通 |
| HD-8404 | -07 | ダイス固定リング | 2 | HD-6490共通 |
| PC-7 | ブローケース | 1 | ||
